VR-SERIES有线手拉手数字视像

---

VR-5000

数字会议系统视像主机



技术特点
1. 符合IEC60914、GBT15381-94国际标准
2. 采用全数字会议技术，基于数字网络架构开发，内置高性能CPU处理器，处理速度更快，音质更佳，支持讨论、功能
3. 高性能开关电源供电，长距离传输对音质不会有任何影响
4. 抗干扰电路设计，杜绝一切手机信号的干扰
5.主机带有三种会议模式：1.先进先出、2.全开放、3.主席模式

6.带有2.8寸TFT显示屏，可显示年、月、日和时间设置与显示；话筒也会同步显示（非通用）

7.可设置限时模式，主机设定时间，当单元开启之后开始倒计时

8.具有中文、英文等语言显示选择

9.具有声控开咪功能：当话筒拾到声音时，会自动打开发言

10.采用数字技术为核心 ，内置高性能CPU，支持单独讨论。
11.音频信号采用32bit高速浮点DSP进行处理， 带宽20Hz~20KHz完美清晰音质
12.高性能开关电源供电，长距离传输对音质不会有任何影响
13.抗干扰电路设计，杜绝一切手机信号的干扰
14.自带2.8寸液晶显示屏，灵感带灯指示按键操作
15.主机输出口有传统的8芯手拉手接口及4路RJ45网线接口并用，二路八芯话筒连接，每路支持40个单元，可接80个单元，支持10支主席单元，加扩展器可以扩展到512支会议单元，网线接口每路支持15个单元，可接60个单元。
16.具有中控代码RS-232接口，可连接中控系统
17.多路音频输入输出接口，可连接扩声或录音设备
18.主机和电脑可以USB本地方式进行连接通讯，使用PC软件对系统进行设置。亦可不需电脑直接在主机上对系统进行设置，支持在线更新代码
19.具有多种会议模式： FIFO（先进先出模式）、FREE（全开放模式）、C-ONLY（主席模式）
20.可设置发言数量、声控发言等功能

21.可安装于19英寸标准机柜上，易于存放和保管



参数规格
主机供电 AC110V-220V/50Hz
话筒单元接口 圆头DIN-8插座接口x2、RJ45网线接口x4
音频总输出辅助 OUT VOL(旋钮) x1
音频总输出 BAL OUT (3针卡侬口) x1
音频输入辅助 AUX VOL(旋钮) x1
音频录音输出 AUX OUT（莲花插座）x1
音频输入 AUX IN（莲花插座）x1
中控连接口 RS-232串口x1
频率响应 20Hz-20kHz
信噪比 ＞96dBA
总谐波失真  ＜0.05%
外部尺寸（L×W×H） 483×323×90mm
颜色 黑色
安装方式 19英寸标准机柜

---



---

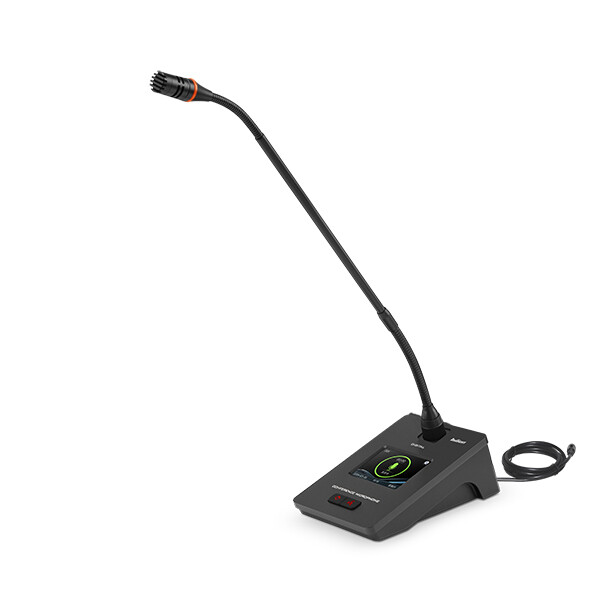

VR-5001C

数字会议系统视像主席单元（长杆）



1.符合IEC60914、GBT15381-94国际标准。
2.金属面板设计，整体高档庄重，符合现代审美标准。
3.专业高保真电容咪芯，拾音灵敏、语音清晰，带宽达到20Hz~20KHz。
4.采用防干扰电路设计，可防止手机等电子产品的干扰。
5.话筒头部带发言灯圈，可显示单元发言、关闭状态。
6.发言开关按键带透光发言图案，发言时常亮。
7.单元为无源设备，由系统主机供电。输入电压为24V，属安全范围。
8.单元由1.5M*2M T型8芯线及超六类网线连接,线材采用全线铝箔、水线屏蔽，大大降低强电磁波对线材的干扰。
9.带声频启动功能，发言时话筒单元电源自动打开。
10.支持多个主席单元，连接时不受位置限制可任意安装，具有全权控制会议秩序的优先功能，可控制会议气氛。
11."手拉手"电缆串联连接模式，便于安装和维护。



参数规格
工作电压 DC24V(由主机供给)
输入、输出 8P-DIN T型线、（可选超六类网线）
输入 心形指向性驻极体
灵敏度 -46 dBV/Pa
频率响应 20Hz~20KHz
输入阻抗 2 kΩ
方向性0°/180° > 20 dB (1 kHz)
等效噪声  20 dBA (SPL)
话筒最大声压级 125 dB (THD<3%)
信噪比 ＞80dB
通道串音 ＞80dB
总谐波失真 ＜0.05%
显示屏 2.4寸TFT
外部尺寸(不含话筒杆) 188×128×52mm
重量 1.0kg
颜色 灰黑
安装方式 桌面式

---



---

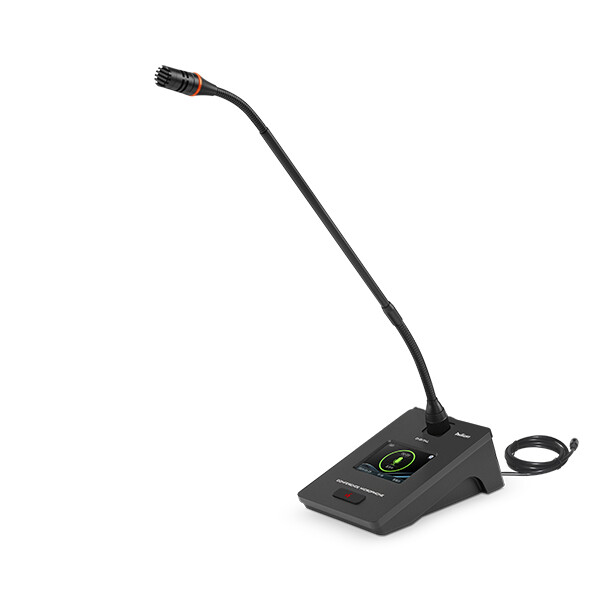

VR-5002C

数字会议系统视像代表单元（长杆）



1.符合IEC60914、GBT15381-94国际标准。
2.金属面板设计，整体高档庄重，符合现代审美标准。
3.专业高保真电容咪芯，拾音灵敏、语音清晰，带宽达到20Hz~20KHz。
4.采用防干扰电路设计，可防止手机等电子产品的干扰。
5.话筒头部带发言灯圈，可显示单元发言、关闭状态。
6.发言开关按键带透光发言图案，发言时常亮。
7.单元为无源设备，由系统主机供电。输入电压为24V，属安全范围。
8.单元由1.5M*2M T型8芯线及超六类网线连接,线材采用全线铝箔、水线屏蔽，大大降低强电磁波对线材的干扰。
9.带声频启动功能，发言时话筒单元电源自动打开。
10.支持多个主席单元，连接时不受位置限制可任意安装，具有全权控制会议秩序的优先功能，可控制会议气氛。
11."手拉手"电缆串联连接模式，便于安装和维护。



参数规格
工作电压 DC24V(由主机供给)
输入、输出 8P-DIN T型线、（可选超六类网线）
输入 心形指向性驻极体
灵敏度 -46 dBV/Pa
频率响应 20Hz~20KHz
输入阻抗 2 kΩ
方向性0°/180° > 20 dB (1 kHz)
等效噪声  20 dBA (SPL)
话筒最大声压级 125 dB (THD<3%)
信噪比 ＞80dB
通道串音 ＞80dB
总谐波失真 ＜0.05%
显示屏 2.4寸TFT
外部尺寸(不含话筒杆) 188×128×52mm
重量 1.0kg
颜色 灰黑
安装方式 桌面式

---



---

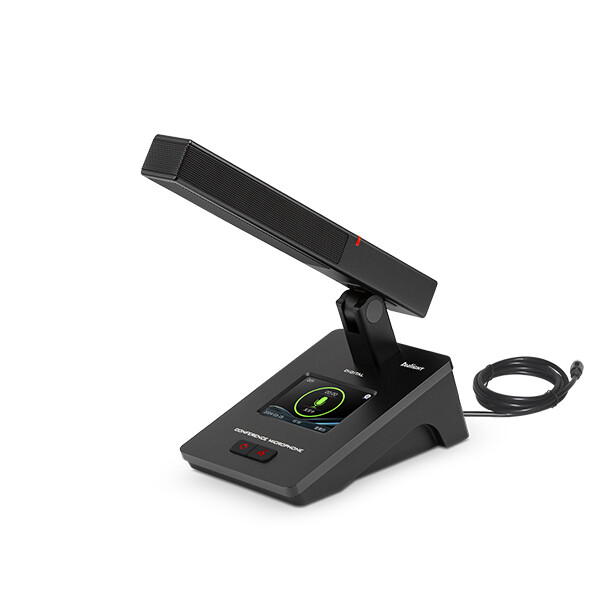

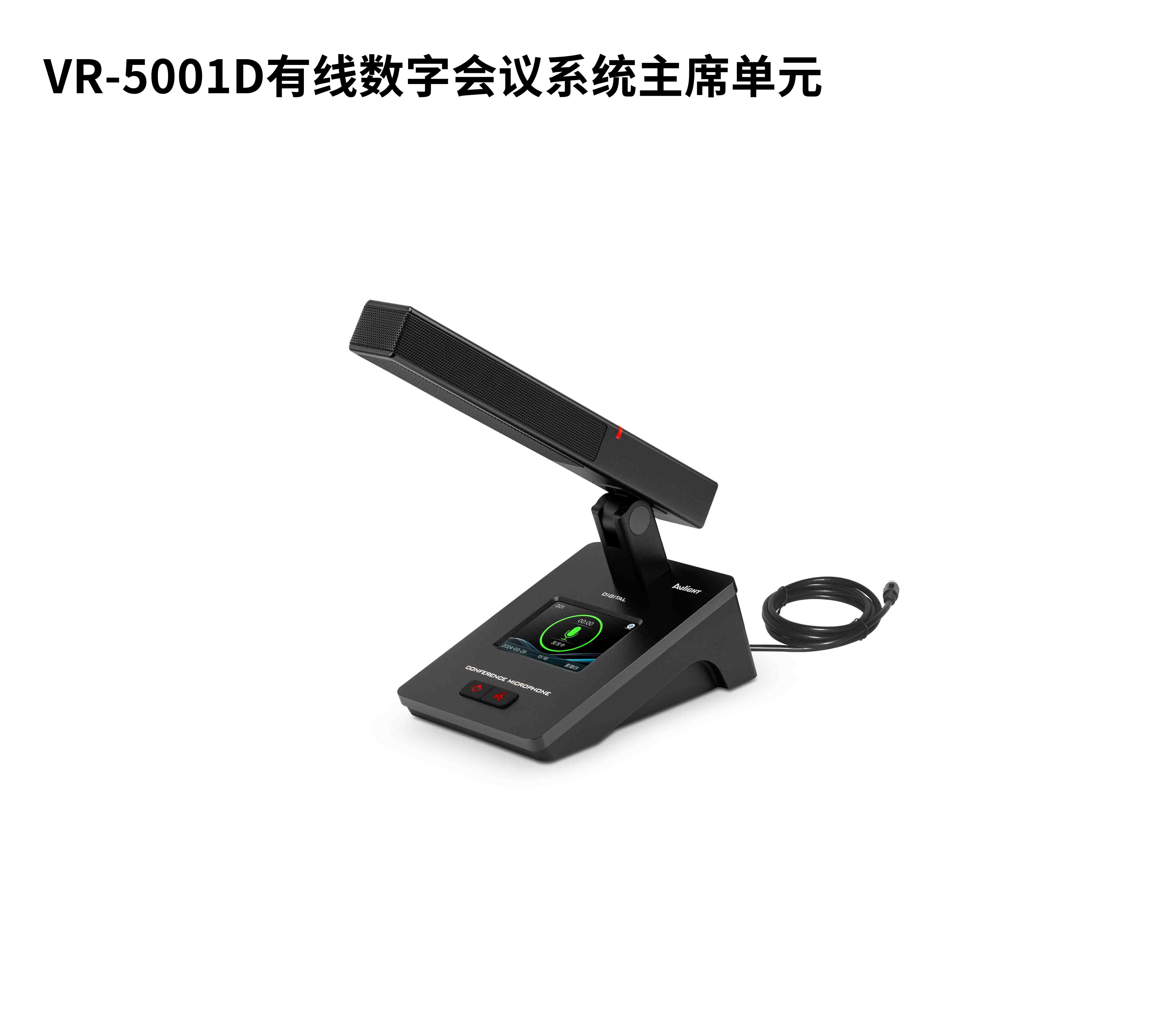

VR-5001D

有线数字会议系统主席单元（方杆）



1.符合IEC60914、GBT15381-94国际标准。
2.金属面板设计，整体高档庄重，符合现代审美标准。
3.采用压铸式多菱角方形麦克风，通过固定接头连接话筒底座，可调俯仰角度，整体稳重，高档大气
4.专业高保真电容咪芯，拾音灵敏、语音清晰，带宽达到20Hz~20KHz。
5.采用防干扰电路设计，可防止手机等电子产品的干扰。
6.话筒头部带发言灯圈，可显示单元发言、关闭状态。
7.发言开关按键带透光发言图案，发言时常亮。
8.单元为无源设备，由系统主机供电。输入电压为24V，属安全范围。
9.单元由1.5M*2M T型8芯线及超六类网线连接,线材采用全线铝箔、水线屏蔽，大大降低强电磁波对线材的干扰。
10.带声频启动功能，发言时话筒单元电源自动打开。
11.支持多个主席单元，连接时不受位置限制可任意安装，具有全权控制会议秩序的优先功能，可控制会议气氛。
12."手拉手"电缆串联连接模式，便于安装和维护。



参数规格
工作电压 DC24V(由主机供给)
输入、输出 8P-DIN T型线、（可选超六类网线）
输入 心形指向性驻极体
灵敏度 -46 dBV/Pa
频率响应 20Hz~20KHz
输入阻抗 2 kΩ
方向性0°/180° > 20 dB (1 kHz)
等效噪声  20 dBA (SPL)
话筒最大声压级 125 dB (THD<3%)
信噪比 ＞80dB
通道串音 ＞80dB
总谐波失真 ＜0.05%
显示屏 2.4寸TFT
外部尺寸(不含话筒杆) 188×128×52mm
重量 1.0kg
颜色 灰黑
安装方式 桌面式

---



---

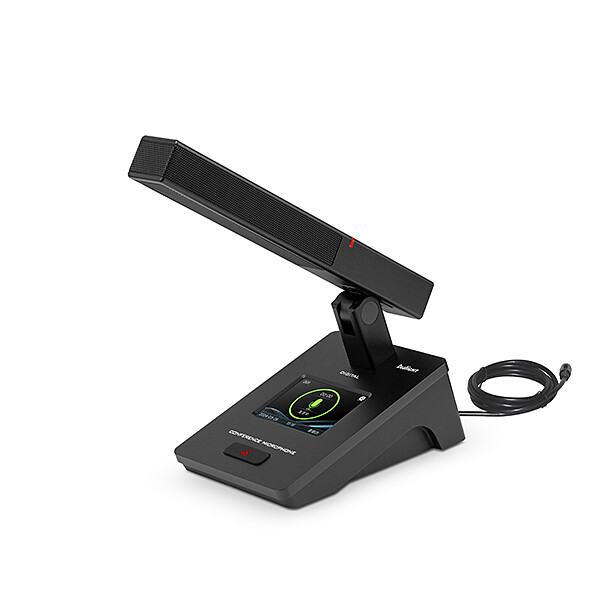

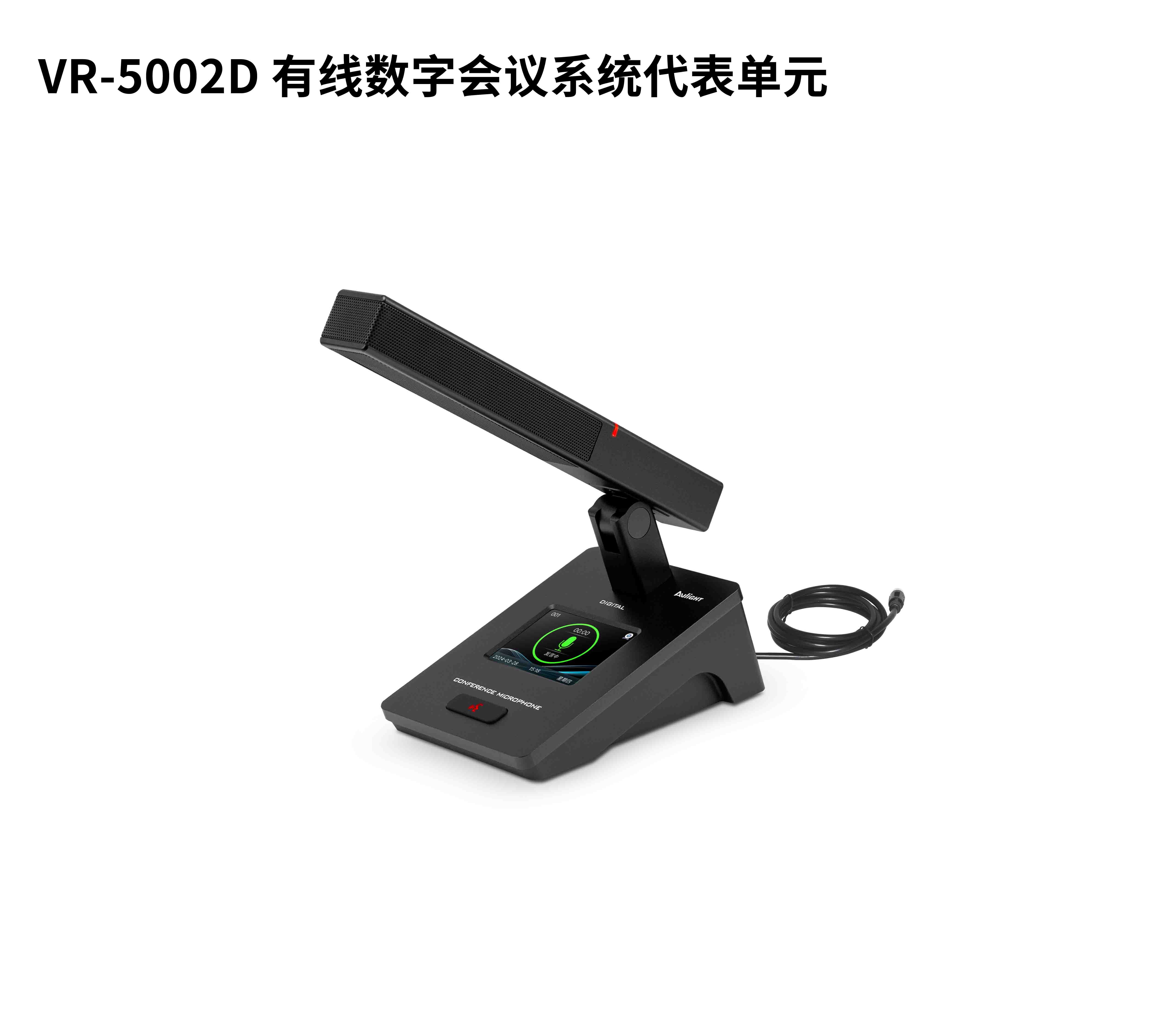

VR-5002D

有线数字会议系统代表单元（方杆）



1.符合IEC60914、GBT15381-94国际标准。
2.金属面板设计，整体高档庄重，符合现代审美标准。
3.采用压铸式多菱角方形麦克风，通过固定接头连接话筒底座，可调俯仰角度，整体稳重，高档大气
4.专业高保真电容咪芯，拾音灵敏、语音清晰，带宽达到20Hz~20KHz。
5.采用防干扰电路设计，可防止手机等电子产品的干扰。
6.话筒头部带发言灯圈，可显示单元发言、关闭状态。
7.发言开关按键带透光发言图案，发言时常亮。
8.单元为无源设备，由系统主机供电。输入电压为24V，属安全范围。
9.单元由1.5M*2M T型8芯线及超六类网线连接,线材采用全线铝箔、水线屏蔽，大大降低强电磁波对线材的干扰。
10.带声频启动功能，发言时话筒单元电源自动打开。
11.支持多个主席单元，连接时不受位置限制可任意安装，具有全权控制会议秩序的优先功能，可控制会议气氛。
12."手拉手"电缆串联连接模式，便于安装和维护。



参数规格
工作电压 DC24V(由主机供给)
输入、输出 8P-DIN T型线、（可选超六类网线）
输入 心形指向性驻极体
灵敏度 -46 dBV/Pa
频率响应 20Hz~20KHz
输入阻抗 2 kΩ
方向性0°/180° > 20 dB (1 kHz)
等效噪声  20 dBA (SPL)
话筒最大声压级 125 dB (THD<3%)
信噪比 ＞80dB
通道串音 ＞80dB
总谐波失真 ＜0.05%
显示屏 2.4寸TFT
外部尺寸(不含话筒杆) 188×128×52mm
重量 1.0kg
颜色 灰黑
安装方式 桌面式

---
